Tipos de cables utilizados en redes Alámbricas

TIPOS DE CABLES UTILIZADOS EN REDES ALÁMBRICAS.

1. Cable par trenzado sin blindar/ Unshielded Twisted Pair (UTP) cable.

Este tipo de cable es el más utilizado. La calidad del cable y consecuentemente la cantidad de datos que es capaz de transmitir varían en función de la categoría del mismo. Los tipos van desde el cable de teléfono hasta el cable de categoría 5 capaz de transferir 100Megabytes por segundo.

Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornos con este problema existe un tipo de cable UTP que lleva blindaje, esto es, protección contra interferencias eléctricas. Este tipo de cable se utiliza con frecuencia en redes con topología token ring.

Imagenes del cable par trenzado (sin blindar):

2. Cable de fibra óptica.

El cable de fibra óptica consiste en un centro de cristal rodeado de varias capas de material protector. Lo que se transmite no son señales eléctricas sino luz con lo que se elimina la problemática de las interferencias. Esto lo hace ideal para entornos en los que haya gran cantidad de interferencias eléctricas. También se utiliza mucho en la conexión de redes entre edificios debido a su inmunidad a la humedad y a la exposición solar.

Con un cable de fibra óptica se pueden transmitir señales a distancias mucho mayores que con cables de par trenzado. Además, la cantidad de información capaz de transmitir es mayor por lo que es ideal para redes a través de las cuales se desee llevar a cabo videoconferencia o servicios interactivos. En algunas ocasiones escucharemos 10BaseF como referencia a este tipo de cableado. En realidad estas siglas hablan de una red Ethernet con cableado de fibra óptica.

Imagenes del cable de fibra óptica:

3. Cable multipar.

Un cable multipar es aquel formado por grupos de 2 hilos de material conductor, de grosores entre 0,3 mm y 3 mm, recubiertos de plástico protector.
En su composición se da un elevado número de pares de cobre, generalmente múltiplo de 25.

Principalmente son utilizados para la conexión física de equipos de telefonía, en redes de datos, como las LAN, que es la interconexión entre varios ordenadores y periféricos

Entre las clases de cables multipares se dan los TELCON, utilizados en instalaciones aéreas, y que presentan cómo algunas de las principales características su núcleo relleno, que son conductores de cobre desnudo reconocido y que poseen una excelente perfomance eléctrica y mecánica.

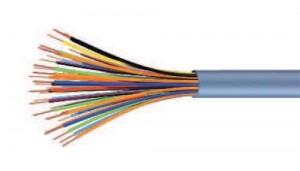

Imagenes del cable multipar:

4. Cable coaxial.

Un cable coaxial es un cable eléctrico capaz de enviar decenas de miles de datos a través de un mismo conductor.

En los años 80 era el más usado, pero debido a que era muy fácil su intervención y la obtención de información de los usuarios sin su consentimiento, fue sustituido por la fibra óptica.

Imagenes del cable coaxial:

5. Cable Coaxial Fino (10Base2).

Este cable se conoce normalmente como "cable amarillo“. Fue el cable coaxial utilizado en la mayoría de las redes. Su capacidad en términos de velocidad y distancia es grande.Este cable es empleado en las redes de área local conformando con la norma 10 Base 2.

Imágenes del cable Coaxial fino:

6. Cable Coaxial Grueso (10Base5).

Este cable se empezó a utilizar para reducir el coste de cableado de la redes. Su limitación está en la distancia máxima que puede alcanzar un tramo de red sin regeneración de la señal. Este cable es mucho más barato y fino que el thick y, por lo tanto, solventa algunas de las desventajas del cable grueso. Este cable es empleado en las redes de área local conformando con la norma 10 Base 5.

Imagenes del cable coaxial grueso:

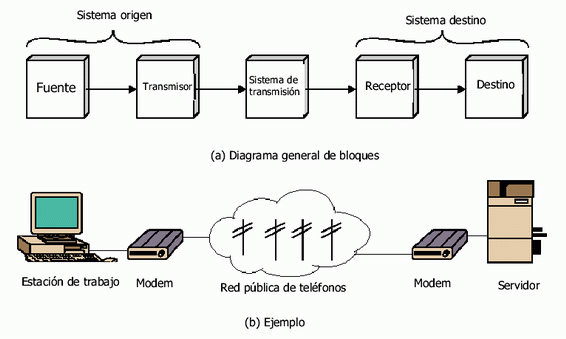

Métodos para transmisión de los datos

MÉTODOS DE TRANSMISIÓN DE DATOS.

A. Según la manera de la transmisión.

*Banda base.*
Se refiere a la banda de frecuencias producida por un transductor, tal como un micrófono, un manipulador telegráfico u otro dispositivo generador de señales que no es necesario adaptarlo al medio por el que se va a trasmitir. Es la señal de una sola transmisión en un canal, banda ancha significa que lleva más de una señal y cada una de ellas se transmite en diferentes canales, hasta su número máximo de canal. Se caracterizan por ser generalmente mucho más bajas que las resultantes cuando éstas se utilizan para modular una portadora o sub-portadora.

*Banda ancha.*
Se conoce como la red (de cualquier tipo) que tiene una elevada capacidad para transportar información que incide en la velocidad de transmisión de ésta. Así entonces, es la transmisión de datos simétricos por la cual se envían simultáneamente varias piezas de información, con el objeto de incrementar la velocidad de transmisión efectiva.



B. Según la información.

*Asíncrona.*
La transmisión asíncro da lugar cuando el proceso de sincronización entre emisor y receptor se realiza en cada palabra de código transmitido. Esta sincronización se lleva a cabo a través de unos bits especiales que definen el entorno de cada código. También se dice que se establece una relación asíncrona cuando no hay ninguna relación temporal entre la estación que transmite y la que recibe. Es decir, el ritmo de presentación de la información al destino no tiene por qué coincidir con el ritmo de presentación de la información por la fuente. En estas situaciones tampoco se necesita garantizar un ancho de banda determinado, suministrando solamente el que esté en ese momento disponible. Es un tipo de relación típica para la transmisión de datos.



*Sincrona.*

La transmisión síncrona es una técnica que consiste en el envío de una trama de datos (conjunto de caracteres) que configura un bloque de información comenzando con un conjunto de bits de sincronismo (SYN) y terminando con otro conjunto de bits de final de bloque (ETB). En este caso, los bits de sincronismo tienen la función de sincronizar los relojes existentes tanto en el emisor como en el receptor, de tal forma que estos controlan la duración de cada bit y carácter.



C. Según el medio de transmisión.

*Serie.*
La Transmisión en serie, es el envío de datos bit a bit sobre una interfaz serie.

*Paralelo.*

La Transmisión paralela, es el envío de datos de byte en byte, sobre un mínimo de ocho líneas paralelas a través de una interfaz paralela, por ejemplo la interfaz paralela Centronicspara impresoras.

D. Según las señales de transmisión.

*Transmisión analógica.*
La Transmisión analógica: señales que se caracterizan por el continuo cambio de amplitud de la señal. En ingeniería de control de procesos la señal oscila entre 4 y 20 mA, y es transmitida en forma puramente analógica. En una señal analógica el contenido de información es muy restringida; tan solo el valor de la corriente y la presencia o no de esta puede ser determinada.

*Transmisión digital.*
La Transmisión digital: estas señales no cambian continuamente, sino que es transmitida en paquetes discretos. No es tampoco inmediatamente interpretada, sino que debe ser primero decodificada por el receptor. El método de transmisión también es otro: como pulsos eléctricos que varían entre dos niveles distintos de voltaje. En lo que respecta a la ingeniería de procesos, no existe limitación en cuanto al contenido de la señal y cualquier información adicional.

Topologías

Topología

Una topología de bus usa solo un cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone. Su funcionamiento es simple y es muy fácil de instalar, pero es muy sensible a problemas de tráfico, y un fallo o una rotura en el cable interrumpe todas las transmisiones.



VENTAJAS: ● Es muy sencillo el trabajo que hay que hacer para agregar una computadora a la red.● Si algo se daña, o si una computadora se desconecta, esa falla es muy barata y fácil de arreglar.● Es muy barato realizar todo el conexionado de la red ya que los elementos a emplear no son costosos.● Los cables de Internet y de electricidad pueden ir juntos en esta topología.DESVENTAJAS:● Si un usuario desconecta su computadora de la red, o hay alguna falla en la misma como una rotura de cable, la red deja de funcionar.● Las computadoras de la red no regeneran la señal sino que se transmite o es generada por el cable y ambas resistencias en los extremos● En esta topología el mantenimiento a través del tiempo que hay que hacer es muy alto (teniendo en cuenta el esfuerzo de lo que requiere la mano de obra).● La velocidad en esta conexión de red es muy baja.

La topología de anillo conecta los nodos punto a punto, formando un anillo físico y consiste en conectar varios nodos a una red que tiene una serie de repetidores. Cuando un nodo transmite información a otro la información pasa por cada repetidor hasta llegar al nodo deseado. El problema principal de esta topología es que los repetidores son unidireccionales (siempre van en el mismo sentido). Después de pasar los datos enviados a otro nodo por dicho nodo, continua circulando por la red hasta llegar de nuevo al nodo de origen, donde es eliminado. Esta topología no tiene problemas por la congestión de tráfico, pero si hay una rotura de un enlace, se produciría un fallo general en la red.



VENTAJAS:

• El sistema provee un acceso equitativo para todas las computadoras.
• El rendimiento no decae cuando muchos usuarios utilizan la red.
• Arquitectura muy sólida.
• Si un dispositivo u ordenador falla, la dirección de la información puede cambiar de sentido para que llegue a los demás dispositivos (en casos especiales).
• Redes
• FDDI

DESVENTAJAS:

• Longitudes de canales (si una estación desea enviar a otra, los datos tendrán que pasar por todas las estaciones intermedias antes de alcanzar la estación de destino).
• El canal usualmente se degradará a medida que la red crece.
• Difícil de diagnosticar y reparar los problemas.
• SI se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de alcanzar la estación de destino.

La topología en estrella conecta todos los nodos con un nodo central. El nodo central conecta directamente con los nodos, enviándoles la información del nodo de origen, constituyendo una red punto a punto. Si falla un nodo, la red sigue funcionando, excepto si falla el nodo central, que las transmisiones quedan interrumpidas.



VENTAJAS:

• Posee un sistema que permite agregar nuevos equipos fácilmente.
• Reconfiguración rápida.
• Fácil de prevenir daños y/o conflictos.
• Centralización de la red.
• no se desconecta nunca

DESVENTAJAS:

• Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cable que las topologías en bus o anillo.
• El cable viaja por separado del concentrador a cada computadora.

La topología de árbol tiene varias terminales conectadas de forma que la red se ramifica desde un servidor base. Un fallo o rotura en el cable interrumpe las transmisiones.



VENTAJAS:

• Posee un sistema que permite agregar nuevos equipos fácilmente.
• Reconfiguración rápida.
• Fácil de prevenir daños y/o conflictos.
• Centralización de la red.
• no se desconecta nunca

DESVENTAJAS:

• Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cable que las topologías en bus o anillo.
• El cable viaja por separado del concentrador a cada computadora.

La topología de telaraña La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro pordiferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos losdemás servidores.El establecimiento de una red de malla es una manera de encaminar datos, voz e instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que los elementos dela red (nodo) están conectados todos con todos, mediante cables separados. Esta configuración ofrece caminos redundantes por toda la red de modo que, si falla un cable, otro se hará cargo del tráficoEsta topología, a diferencia de otras (como la topología en árbol y la topología en estrella), no requiere de un servidor o nodo central, con lo que se reduce el mantenimiento (un error en un nodo,sea importante o no, no implica la caída de toda la red). En consecuencia, la red malla, se transforma en una red muy confiable. En una topología en malla, cada dispositivo tiene un enlace punto apunto y dedicado con cualquier otro dispositivo.



Tipos de redes según posición geográfica

RED LAN

LAN significa Red de área local. Es un grupo de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña a través de una red, generalmente con la misma tecnología (la más utilizada esEthernet).
Una red de área local es una red en su versión más simple. La velocidad de transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps (por ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o Gigabit Ethernet). Una red de área local puede contener 100, o incluso 1000, usuarios.
Al extender la definición de una LAN con los servicios que proporciona, se pueden definir dos modos operativos diferentes:

• En una red "de igual a igual" (abreviada P2P), la comunicación se lleva a cabo de un equipo a otro sin un equipo central y cada equipo tiene la misma función.

• En un entorno "cliente/servidor", un equipo central le brinda servicios de red a los usuarios.

RED MAN

Una MAN (Red de área metropolitana) conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma red de área local.

Una MAN está compuesta por conmutadores o routers conectados entre sí con conexiones de alta velocidad (generalmente cables de fibra óptica).

RED WAN

La Wide Area Network (WAN), red de área amplia, es una red de computadoras que cubre una gran área geográfica, a menudo un país o continente. Se diferencia así de la red de área personal (PAN), red de área local (LAN) y red de área metropolitana (MAN). Historia La historia de la WAN comienza en 1993 cuando Lawrence Roberts y Thomas Merrill conectan dos ordenadores, un DX-2 en Massachusetts con un Q-33 en California, a través de una línea telefónica de baja velocidad, creando la primera red de área amplia (WAN). La WAN más grande en existencia hoy es el Internet.

REDES DE CAMPUS

Una red de área de campus (CAN) es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar. Puede ser considerado como una red de área metropolitana que se aplica específicamente a un ambiente universitario. Por lo tanto, una red de área de campus es más grande que una red de área local, pero más pequeña que una red de área amplia.

En un CAN, los edificios de una universidad están conectados usando el mismo tipo de equipo y tecnologías de redes que se usarían en un LAN. Además, todos los componentes, incluyendo conmutadores, enrutadores, cableado, y otros, le pertenecen a la misma organización.

RED INALÁMBRICA DE ÁREA PERSONAL (PAN)

Se establece que las redes de área personal son una configuración básica llamada así mismo personal la cual esta integrada por los dispositivos que están situados en el entorno personal y local del usuario, ya sea en la casa, trabajo, carro, parque, centro comercial, etc. Esta configuración le permite al usuario establecer una comunicación con estos dispositivos a la hora que sea de manera rápida y eficaz.

Actualmente existen diversas tecnologías que permiten su desarrollo, entre ellas se encuentran la tecnología inalámbrica Bluetooth o las tecnologías de infrarrojos. Sin embargo para su completo desarrollo es necesario que estas redes garanticen una seguridad de alto nivel, que sean altamente adaptables a diversos entornos, y que sean capaces de proporcionar una alta gama de servicios y aplicaciones, tanto aplicaciones que requieran una alta calidad multimedia como pueden ser la video conferencia, la televisión digital o los videojuegos, como aplicaciones de telecontrol que requieran anchos de banda muy bajos soportados sobre dispositivos de muy reducido tamaño.

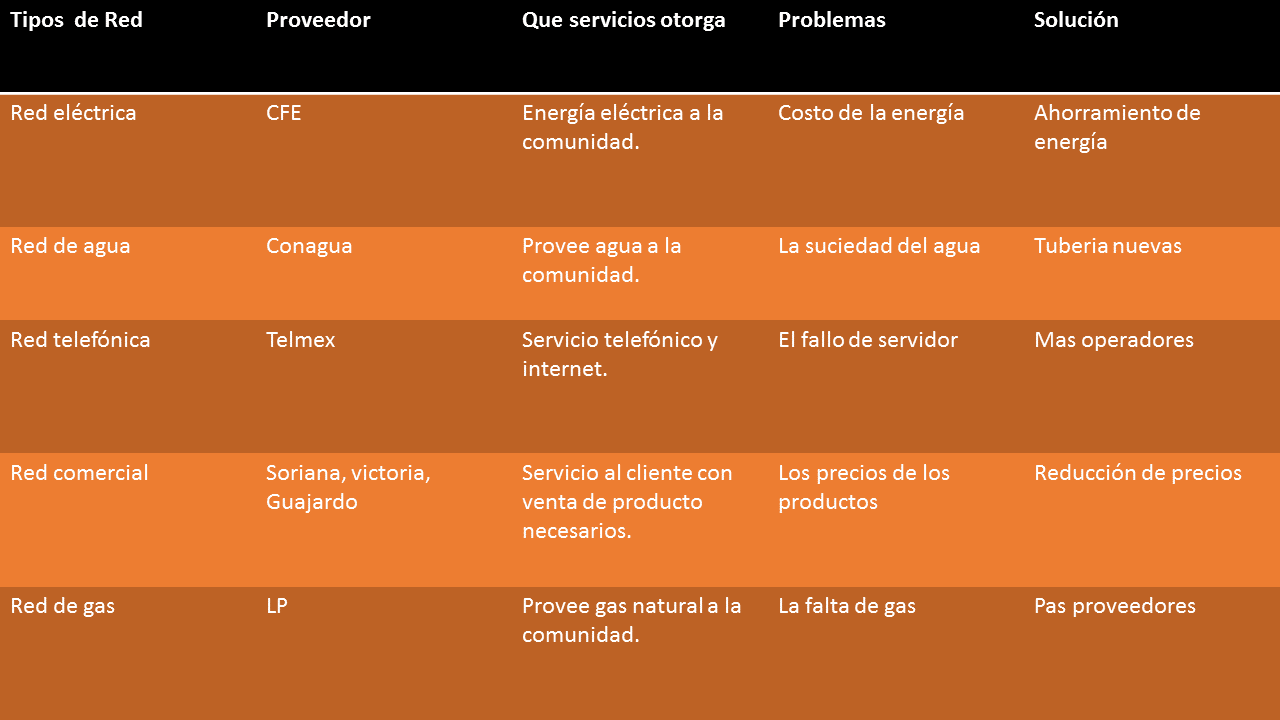

Tabla de redes del hogar:

RED:
Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.





SERVIDOR:
En informática, un servidor es un nodo que, formando parte de una red, provee servicios a otros nodos denominados clientes.





SERVICIO DE INTERNET:
El servicio de internet implica el uso del enlace institucional para accesar a servicios ubicados
fuera de las instalaciones de la institución,ya sea de manera inalámbrica o cableada o bien para proveer de algún servicio albergado en la Red Institucional a los usuarios localizados fuera de la Universidad.




DNS:
Domain Name System o DNS (en español «Sistema de Nombres de Dominio») es un sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso conectado a Internet o a una red privada. Este sistema asocia información variada connombres de dominios asignado a cada uno de los participantes. Su función más importante, es traducir (resolver) nombres inteligibles para las personas en identificadores binarios asociados con los equipos conectados a la red, esto con el propósito de poder localizar y direccionar estos equipos mundialmente.





DHP:
Es una dinámica configuración de protocolo para el Host. Con DHP, las computadoras piden direcciónes IP y parámetros de trabajo de red automáticamente desde un servidor DHCP,reduciendo la necesidad por un administrador de trabajo de red ó un usuario que configure éstas opciónes manualmente.




FTP:
Es un protocolo de trabajo de red estándar usado para transferir archivos de computadoras desde un host a algún otro host basado en trabajo de red de tipo TCP, como el internet




DIRECCIÓN IP:
Es una etiqueta numérica que identifica de manera lógica y jerárjica a una interfaz (Elemento de comunicación/conección de un dispociivo dentro de una red que utilice el protocolo IP




PROTOCOLO:
Es el sistema de reglas digitales para cambio de datos entre computadoras

Importancia de las redes de comunicación en nuestros tiempos

En nuestros tiempos, tener acceso a una red informática ya no es exactamente un simple lujo, ahora se ha convertido en una necesidad muy notable, pues hace presencia y se es requerida para la vida cotidiana, como para el Trabajo: Continuamente se necesita enviar,  o acceder a reportes así como información , contactar clientes  así como ser contactado por éstos y acceder a información a través de internet o una red local (LAN), en un área cercana o de nuestra región  donde se está interconectado, la vida laboral actualmente yá es simple gracias a todo esto. en la Escuela: se necesitan redes internas en el plantel para organizar en qué salón  tiene que precentarse  cada alumno , cada maestro, a qué hora y qué día exactamente, organizarlos y agruparlos o más bien asignarlos, programar su horario y publicarlo para hacercelos saber, contemplar diferentes opciónes para no cometer errores , organizar para que cierto personal se encuentre en tal lugar a cierto horario, como cuando se les inica a los intendentes a qué hora deben de pasar a los salones a dar mantenimiento después de que los alumnos se han retirado .por otra parte , las redes informáticas sirven para los alumnos que necesitan el internet para sus investigaciones más que nada, para que se les sean registradas sus calificaciónes y les sea posible consultarlas en internet.

En el cervicio a la comunidad , un buen ejemplo de esto es los Centros de salud: Se requiere una mayor organización interna  para contactar servicios  externos tanto como a los internos como el personal capacitado para realizar ciertas tareas, por medio de una red interna  se pueden contactar servicios efectiva y rápidamente  la ayuda de algún doctor  en específico o algún otro personal  del centro , esto también aplica para otros servicios emergentes, por supuesto, como el servicio de Bomberos y la Policía
